在气力输送网络中,风机工作时,风机的进口段管道形成负压,出口段管道形成正压,物料被风机从进口段管道吸入,并在进口段管道中随着带有一定负压速度的气流输送达到指定地方,这种方法 是负压气力输送。

一、负压输送系统

气力输送是利用气流来运送物料，它的工作原理是将物料吸入管内的空气中，构成悬浮的混合物，通过管道输送到目的地，然后将物料分离出来。它主要用来输送散粒物料，由于气流输送有效率高，密封性好，受环境影响小，设备结构简单紧凑，布置灵活，占地小，造价低，自动化程度高等优越性能，所以随着粉体工业的不断发展，这一新的输送方式也被逐渐推广应用于粉体物料生产上，并显示出它的优越性。

吸送式气力输送装置的原理与吸尘器相同，适用于把分散在各处的粉粒集中起来，工作压力一般可达-0.6大气压，输送距离一般为0-100m，混合比可达10，输送量因管径而异

二、负压输送优点

1、由于输送管道中的压力小于大气压，所以完全消除了散发粉尘的可能，而粉料生产中的粉尘问题是较为难解决的问题之一，所以选用吸送式气流输送可防止粉尘飞扬，大大改善可见的卫生条件；

2、设备简单，又易于操作管理，而0~100m的输送距离，又适合生产的需要，所以应用较为理想，在输送过程中，进料口不必封闭，可边连续加料边输送，另外由于物料在大气压以下的气流中输送，水分易蒸发，这对粉体物料的质量提高有一定的好处，同时对物料有一定的降温和冷却作用。

3、操作灵活方便，可进行多点吸料；

4、设备结构紧凑，占地面积少，布置灵活；

5、设备自动化程度较高，可连续生产，效率高；

6、减轻工人劳动强度，节约人工；

7、负压输送不扬灰，防尘效果好，有利于环境保护。

三、负压输送工作原理：

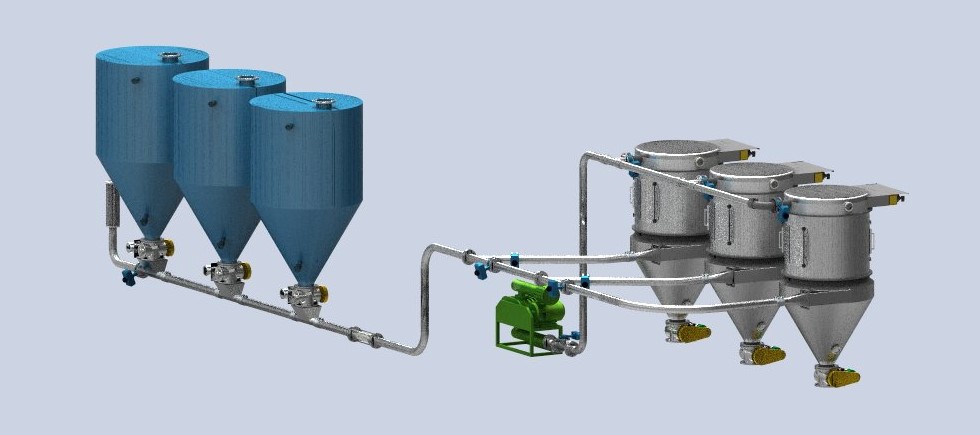

利用罗茨鼓风机（真空泵）产生负压，通过文氏进料器，将物料与一定量的空气混合后经过输料管送到料气分离器内；物料从料气分离器中分离后落下，由锁气卸料器均匀卸料进入料仓，与物料分离后的清洁的空气从分离器上部经过排风管，从罗茨真空泵出风口排至大气
