气力输送工艺系统

气力输送又称气流输送、气动输送，是在一定条件下，利用空气流作为承载介质来输送颗粒或粉状物料的环保高效技术，系统主要由供料设备、输送管路、料气分离设备、气源与净化设备等组成。

盐城紫光公司在气力输送系统设计、设备制造、安装调试方面积累了丰富的经验，利用在称重、配料、混合、制粒、储存、包装、输送、除尘等其它粉粒体处理设备方面的经验，将气力输送系统与其它生产流程无缝衔接、整体设计，为客户提完整的高集成解决方案。

一．气力输送系统的优点：

1 输送管道能灵活地布置，从而使工厂设备工艺配置合理，节省厂房投资。

2 实现散料输送，效率高，降低包装和装卸运输费用，

3 系统密闭，粉尘飞扬逸出少，环境卫生条件好。

4 运动零部件少，维修保养方便，易于实现自动化。

5 能够避免物料受潮、污损或混入其他杂物，可以保证输送物料的质量。

6 在输送过程中可以实现多种工艺操作，如混合、粉碎、分级、干燥、冷却和其他物理化学反应。

7 可以进行由数点集中送往一处或由一处分散送往数点的远距离操作。

8 对于化学性能不稳定的物料，可以采用惰性气力输送。

二．气力输送系统的典型物料：

气力输送系统可输送的散料有颜料 ,染料,涂料,炭黑,钛白粉,氧化铁,陶瓷粉,重钙,轻钙,膨润土,分子筛,高岭土,硅胶粉,活性炭,尿素 ,氯化铵,碳酸氢铵,苏打粉,固体农药,钨粉,农药助剂,铜精矿粉,煤粉,磷矿粉,氧化铝粉,水泥 ,陶土,黄沙,石英沙,粘土粉,硅石,石灰石粉,白云石粉,木屑粉,玻璃纤维,二氧化硅,滑石粉,面粉,淀粉,谷物,奶粉,食品添加剂等

三．气力输送形式：

气力输送系统按类型分：正压、负压、正负压组合系统

■.正压稀相气力输送

稀相气力输送是在整个管道系统的压力大于当地气压的连续无间隙输送方式的统称。气体压力低于0.1Mpa,正压稀相输送主要特点为输送量大，输送距离长，操作稳定。

1.基本原理：
选用罗茨鼓风机作动力源，风机出口的低压压缩空气在加速室内与供料器提供的粉料混合后经管道输送到受料仓，受料仓上需配置仓顶透气装置

2.特点：
⑴.利用气体动压，物料以较高速度在输送管道中前进（15m/s-30m/s），输送压力沿输送管道逐渐降低；

⑵.连续输送，输送流态、输送压力与输送速度、料气比基本保持稳定，运行可靠性高、容易维护。

⑶.可实现多点同时进料及多点出料；

⑷.应用于闭环系统时，不必增加气体缓冲设备，容易控制；

⑸.输送量大，尤其适合于短距离或中等距离的气力输送；

3.基本参数

空气速度：15m/s-30m/s 输送能力：～ 100t/h

输送距离： 150m

气源类型：离心风机或罗茨风机、压缩机

4. 典型工艺流程

■.正压密相气力输送

   正压密相气力输送是用压缩气体作动力源，采用强制性气力输送，依靠密闭压力容器（发送罐）作发送器，一般气源压力为0.5 Mpa～0.7Mpa，运行压力0.3～0.5Mpa，发送罐只能采取间隙性输送方式，输送路程可达1000m以上。目前高压密相系统的用途已经非常广泛，同时对于不同的输送物料可以选用不同的输送方式，以便 限度地发挥其使用性能及效率，体现其经济性。

1.基本原理：

   由于压力的作用，物料从发送罐进入输送管，压缩气体经电磁阀一定频率的开闭形成脉冲气流（气刀），借助气刀压力大于发送罐压力将物料切割成料栓，依靠料栓前后的静压差作推动力，将物料推向前进，到达分离装置实施料气分离后，物料落入料仓，气体排入大气，实现输送。

2.特点:

⑴.较低流速但输送能力大，对物料品质几乎无影响；
⑵.系统具有较高压力、耗气量较小；
⑶.控制系统自动化，对各种电气元件的要求高；
⑷.可以多点进料和多点卸料；
⑸.发送罐(也称仓泵)是压力容器，为强制性签定设备；

3.基本参数

空气速度：8m/s ～ 15m/s 錀送能力：～ 50t/h

输送距离： 2000m

气源类型：罗茨风机、压缩机

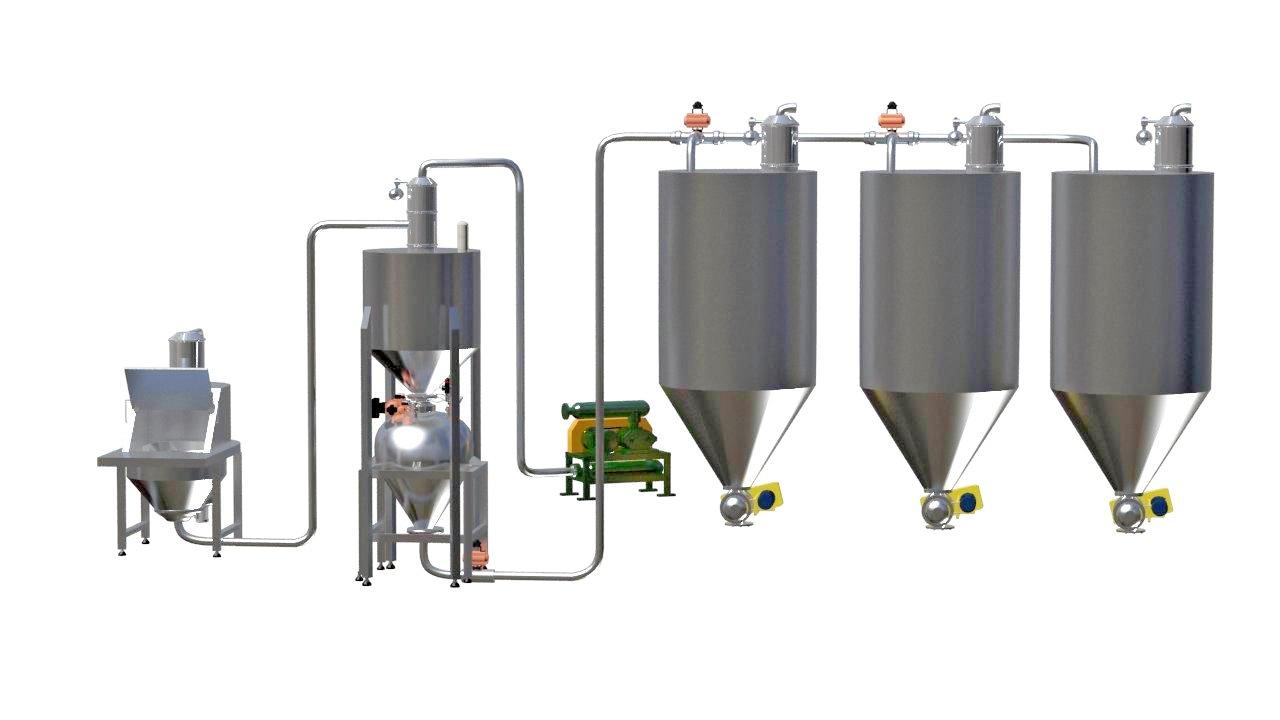

4. 典型工艺流程

■.负压气力输送

负压气力输送是在整个管道系统的压力小于当地气压的输送系统，负压吸送式气流输送是整个气流输送 早实际运用、 可靠、 成熟的输送方式。

一、基本原理：

利用罗茨真空泵产生负压，通过吸嘴，将物料与一定量的空气混合后经过输送管道送到料气分离器内进行料气分离，物料经过分离后落入集灰斗内，由设在灰斗下部的锁气卸料器卸料送入后续输送设备；与物料分离后的清洁的空气从分离器上部经过排风管，进入罗茨真空泵，然后从罗茨真空泵出风口排至大气。

二、特点:

1、可多点吸料和卸料，设备和管道可灵活布置，节省空间。

2、设备结构简单、紧凑，机械传动部件少，易损件少。

3、由于在密闭管道中输送，能很好控制灰尘外扬，防尘效果好。有利于环境保护，改善了劳动条件。
4、生产连续化及自动化程度高，减轻劳动强度，节约劳动力。
5、操作、管理和维修方便。
本产品广泛应用于建材(水泥、粉煤灰、矿粉)、粮食、化工、电力、燃料、冶金等行业。

三、基本参数

空气速度：10m/s -35m/s     输送能力： 100t/h

输送距离： 100m

气源类型：离引心风机或罗茨真空泵

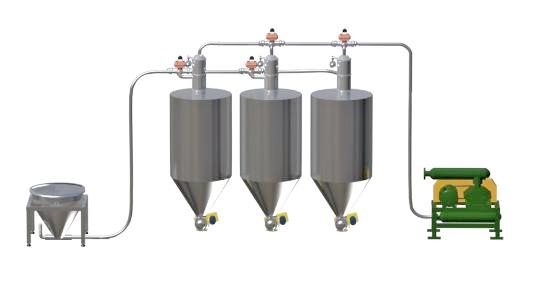

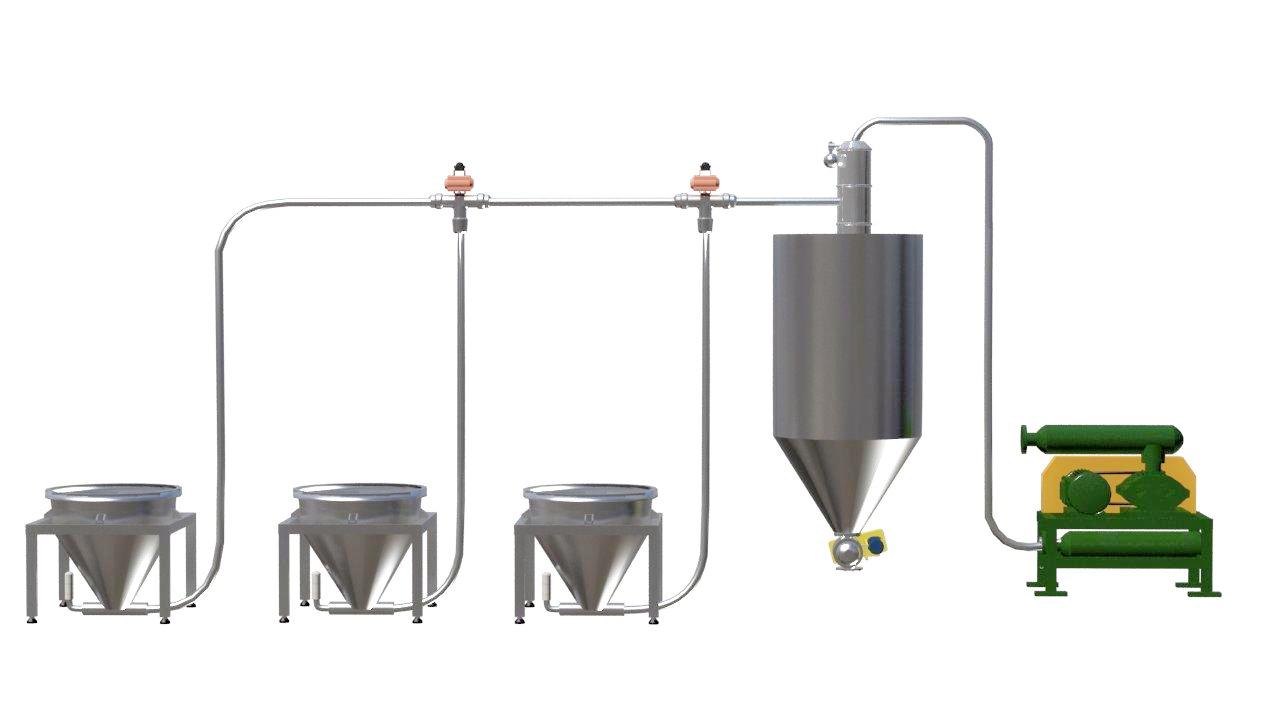

四、典型流程
